Dongguan Hejiaxin Technology Co., Ltd. es uno de los principales fabricantes y proveedores de conector impermeable de bloqueo rápido m8 2 pin ip67 en China. No dude en vender al por mayor productos duraderos fabricados en China aquí y obtener una lista de precios de nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo.

Especificaciones técnicas

Parámetro	Especificación
Clasificación de voltaje	CA 110 V.
Clasificación actual	Menor o igual a 3A
tiempos de enchufe	1500
Diámetro exterior máximo del cable	Menor o igual a 4,5 mm
Estructura del circuito	Paralelo
Resistencia de contacto	10mΩ
AislamientoEstructura	500 MΩ en CC 500 V
Resistencia de voltaje a temperatura ambiente	1,5 kV
Clasificación de temperatura	-20 grados ~+85 grados
Nivel impermeable	IP67

Especificaciones de materiales

Parámetro	Especificación
Material de alambre	PVC, caucho
Material del gato	CLORURO DE POLIVINILO
Material del pasador	Latón niquelado-
anillo de sellado	Goma

Dibujo de ingeniería de producto

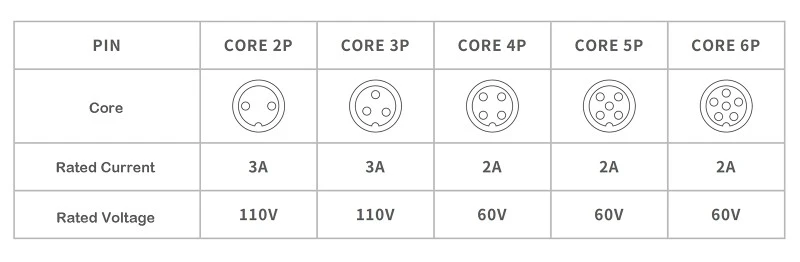

Core Configuration Diagram

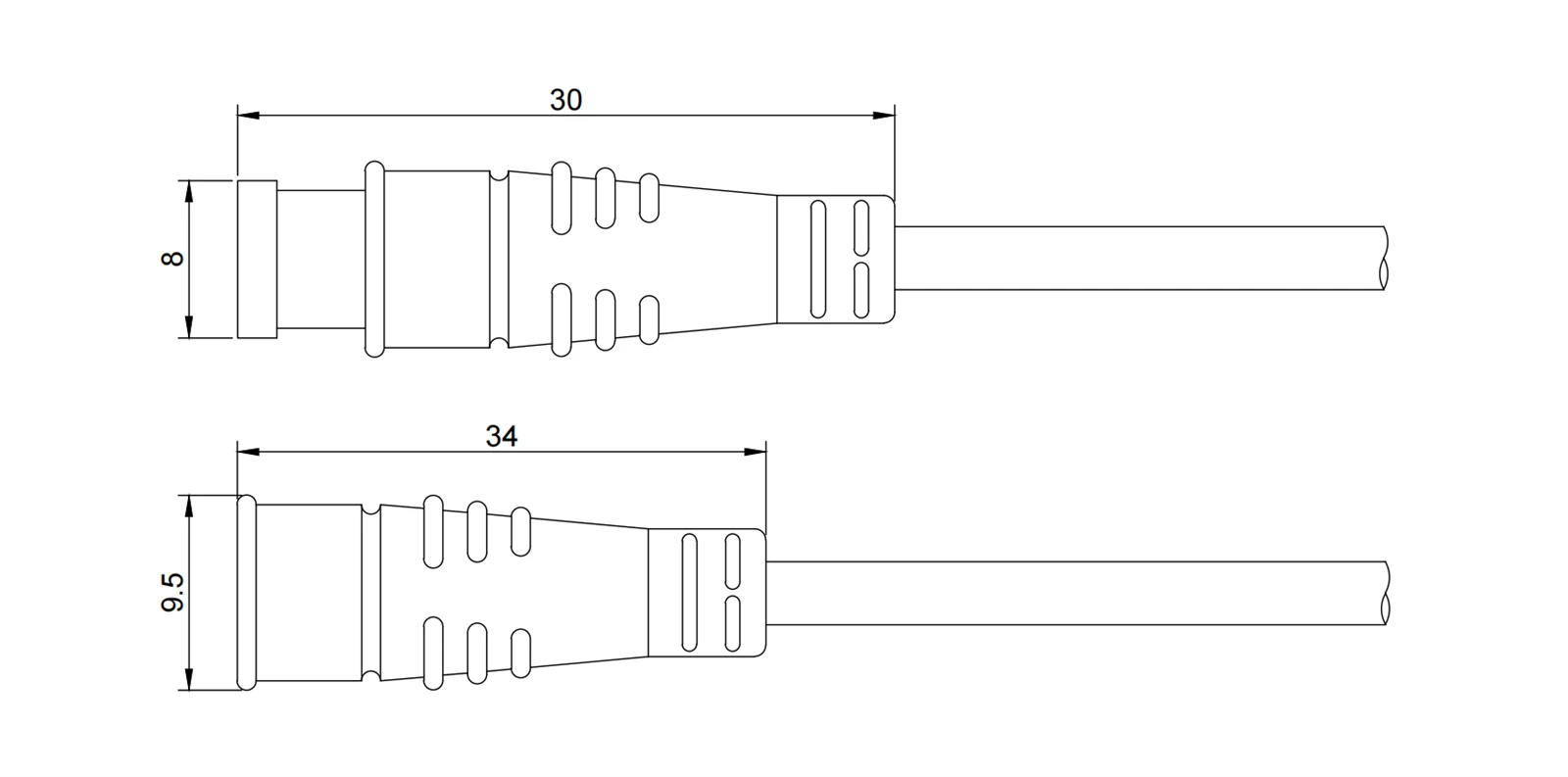

Dimensional Drawing

El dibujo de ingeniería incluye la longitud total, las dimensiones del corte del panel (diámetro y profundidad), la carrera del manguito de bloqueo rápido-y la marca del pin-1. Las secciones transversales-muestran el mecanismo de leva y el recorrido de liberación: solo apriete manualmente, sin herramientas. Cable máximo OD 4,5 mm, tolerancias según ISO 2768-m. Archivos PDF/DWG disponibles para CAD.

Detalle del producto

Interfaz de acoplamiento

La foto de detalle muestra dos carcasas amarillas durante el acoplamiento, con el manguito parcialmente girado. Demuestra bloqueo accionado con el pulgar-, chavetero anti-retroceso y compresión del sello. Un clic audible confirma el compromiso total, lo que reduce el montaje incorrecto. Útil para la instalación, posición de la mano y dirección de rotación.

Enchufe macho

Este primer plano-muestra solo el enchufe macho amarillo. Las características incluyen el manguito moleteado de cierre rápido, dos pasadores de latón niquelado, la junta tórica de goma detrás de la cara de acoplamiento y una llave polarizadora para evitar la inserción inversa. La funda de entrada de cables es visible y acepta un diámetro exterior de hasta 4,5 mm.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre acoplamiento roscado, cierre-rápido y cierre automático-?

R: En pocas palabras: el roscado es el más estable y adecuado para entornos de alta-vibración, como maquinaria automotriz o industrial. El cierre rápido-es conveniente para acoplamientos y desacoplamientos frecuentes, perfecto para equipos de prueba. El auto-bloqueo no requiere herramientas y funciona en espacios reducidos donde las manos no pueden alcanzar fácilmente. La elección depende completamente del escenario de aplicación real.

P2: ¿Cuál es la diferencia entre conectores macho y hembra?

R: Los conectores macho tienen clavijas (contactos salientes), mientras que los conectores hembra tienen enchufes (contactos empotrados). Están diseñados para acoplarse entre sí: el macho se conecta con la hembra. Ofrecemos ambos tipos y podemos proporcionar juegos completos a juego.
