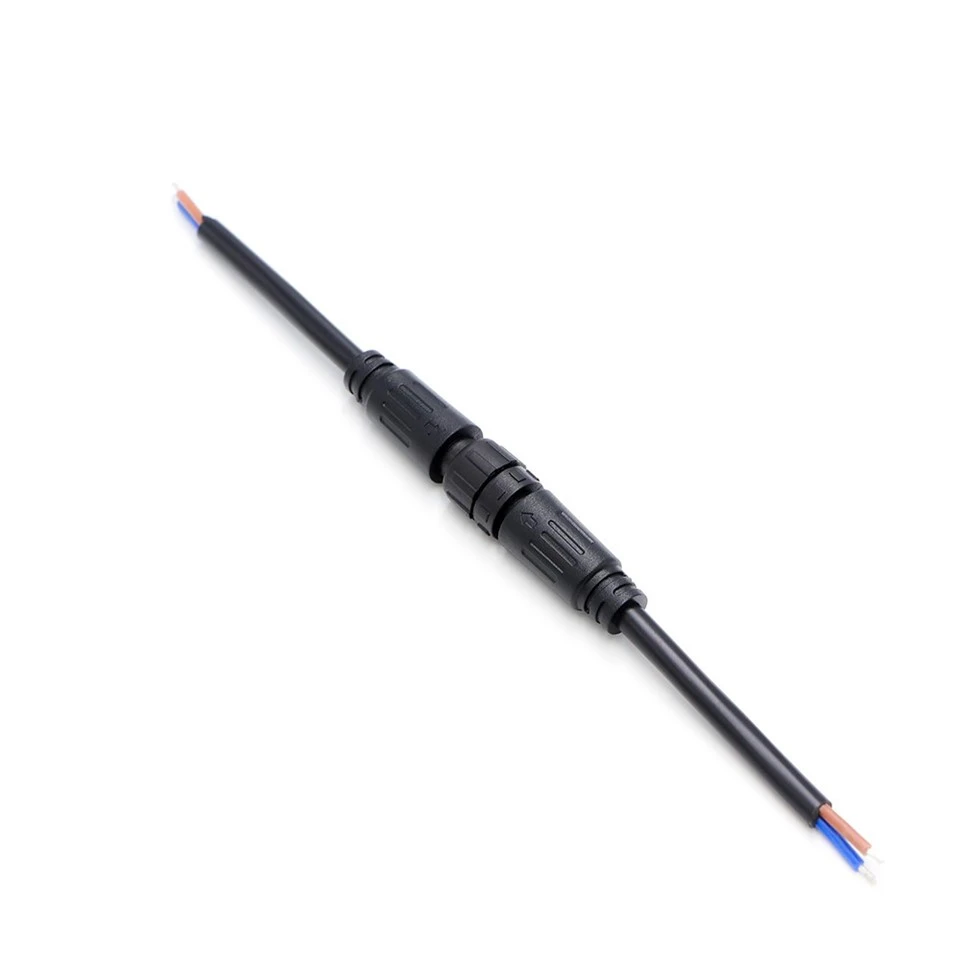

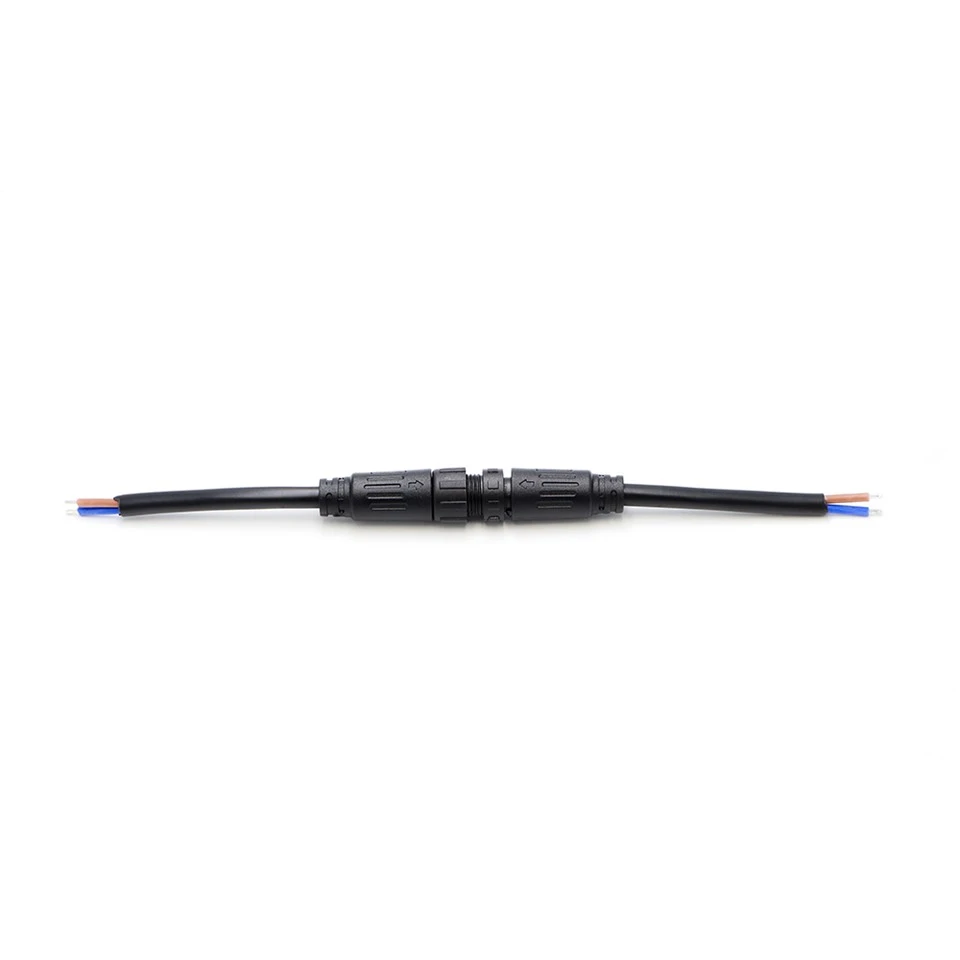

Conector impermeable con rosca M12 3 IP67

Dongguan Hejiaxin Technology Co., Ltd. es uno de los principales fabricantes y proveedores de conector impermeable roscado de m12 3 pines ip67 en China. No dude en vender al por mayor productos duraderos fabricados en China aquí y obtener una lista de precios de nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo.

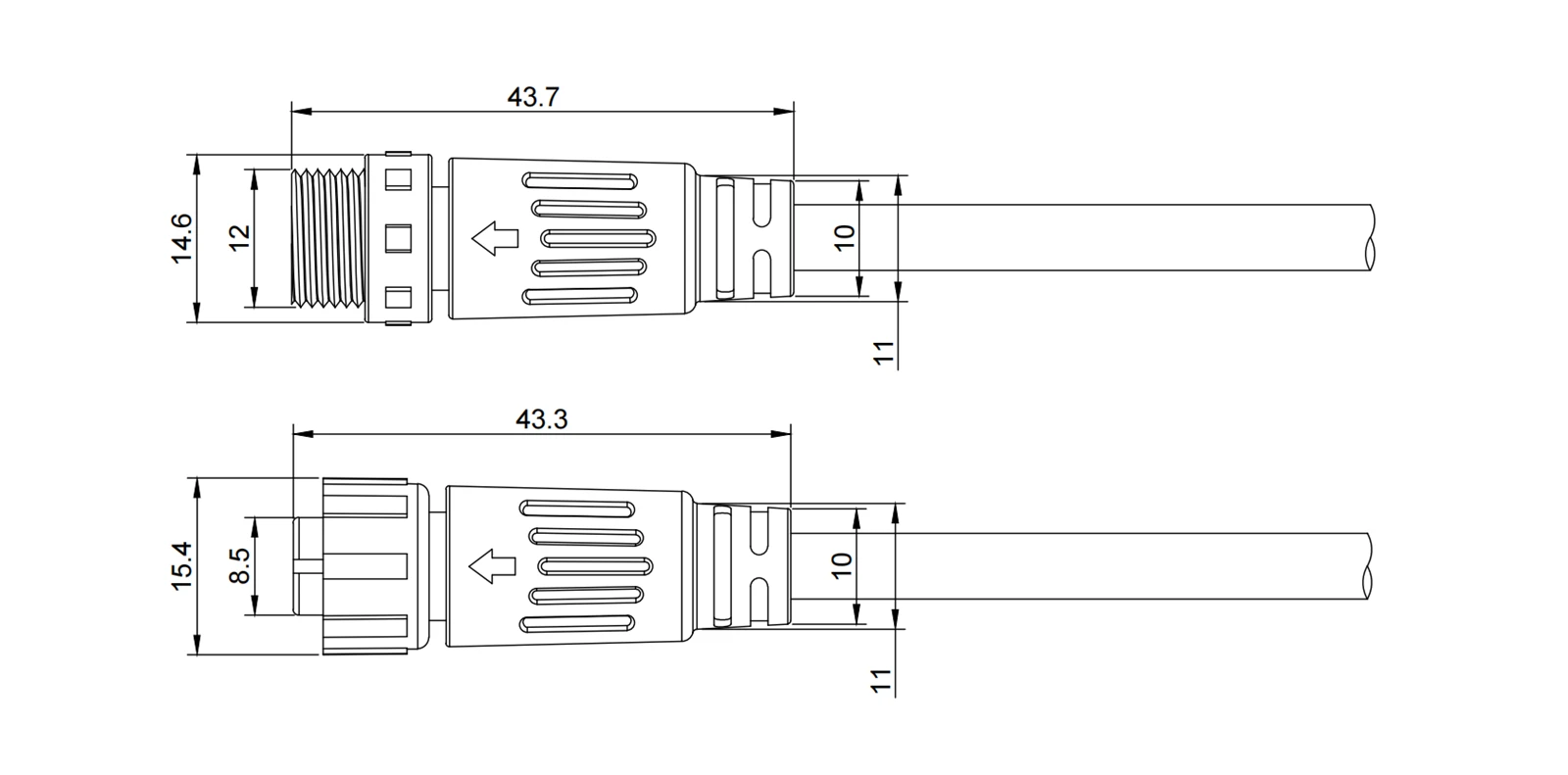

El dibujo dimensional proporciona datos mecánicos clave según el extracto CAD adjunto. Longitud total del conector macho: 43,7 mm, con rosca de acoplamiento de 14,6 mm de longitud y rosca lateral del panel-de 12,0 mm; La entrada de cable acepta hasta 6,0 mm de diámetro exterior. Longitud total del receptáculo hembra de 43,3 mm, con una profundidad de rosca de 15,4 mm en la cara de contacto y de 8,5 mm en el lado de montaje; tenga en cuenta la asimetría entre las longitudes de acoplamiento macho/hembra. El conjunto completamente acoplado se reduce al tamaño especificado. Todas las roscas son M12×1,0; Tolerancias según ISO 2768-m. La posición de la llave polarizadora está marcada para garantizar la orientación correcta. PDF/DWG disponible para integración CAD. Verifique las profundidades de encaje de 14,6 mm y 15,4 mm al calcular el espacio libre del panel y la superposición de roscas.

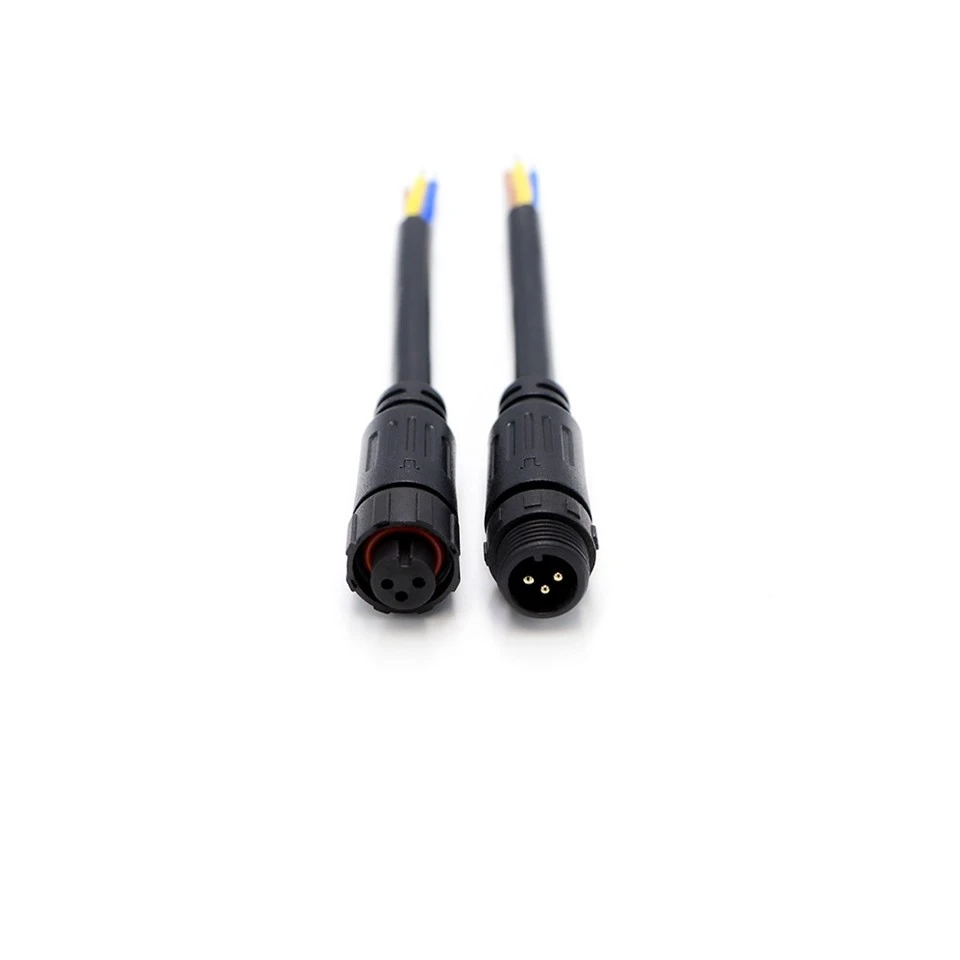

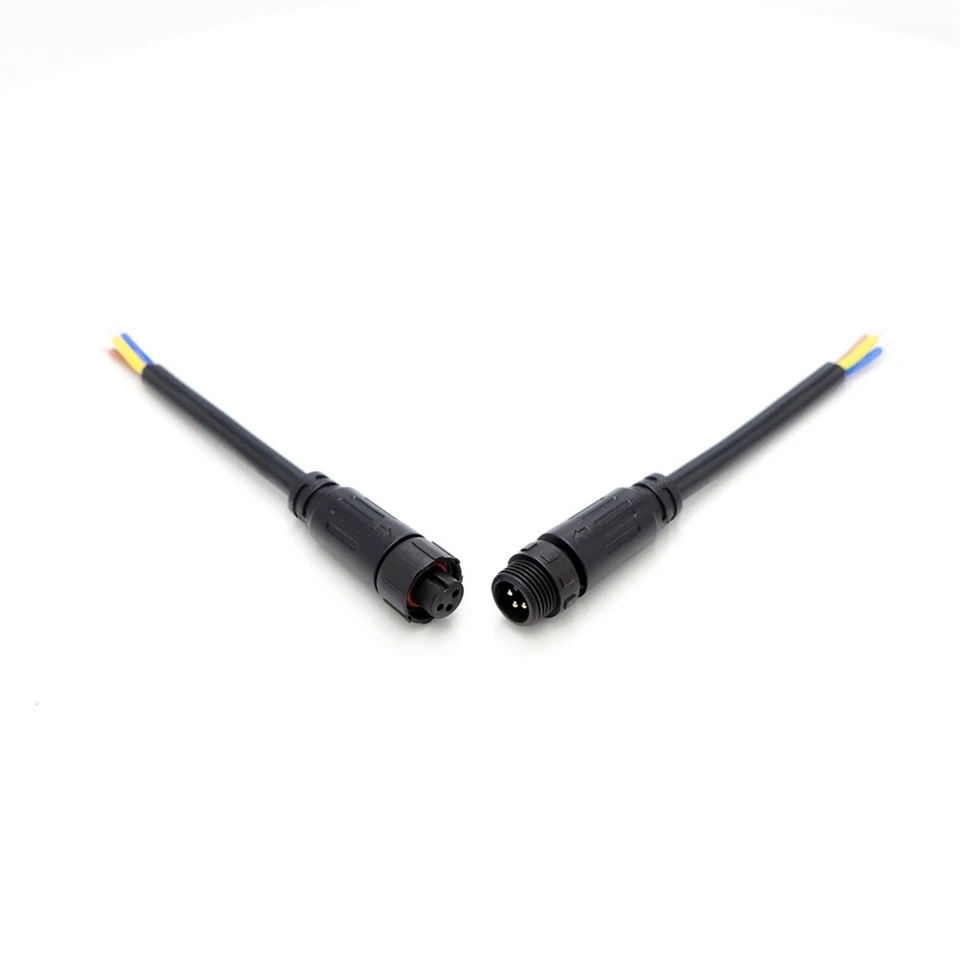

Vista frontal del enchufe macho (3 pines, carcasa de PVC negra)

Esta vista frontal-muestra el conector macho con tres contactos de latón niquelado-dispuestos en el patrón circular estándar M12 (pasadores de 1,0 mm de diámetro). La carcasa moldeada de PVC negro proporciona protección mecánica y aislamiento eléctrico; La llave polarizadora integral es visible en la posición de las 12 en punto, lo que garantiza una orientación correcta durante el acoplamiento. El diseño de cara al ras permite una fácil limpieza de residuos antes de la conexión. No hay ningún anillo de sellado expuesto en este lado; se encuentra detrás de la raíz de la rosca. Utilice esta imagen para verificar el estado del pasador, el centrado y la ausencia de rebabas o deformaciones antes del montaje.

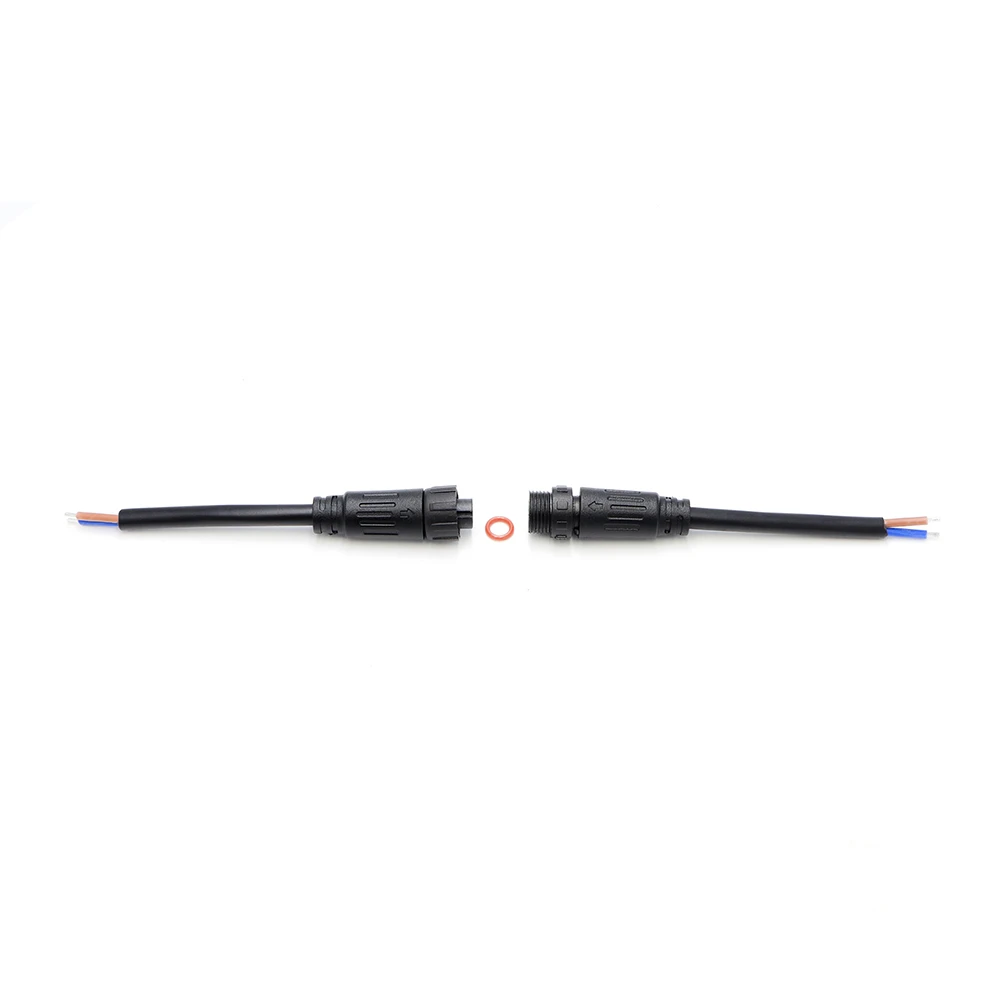

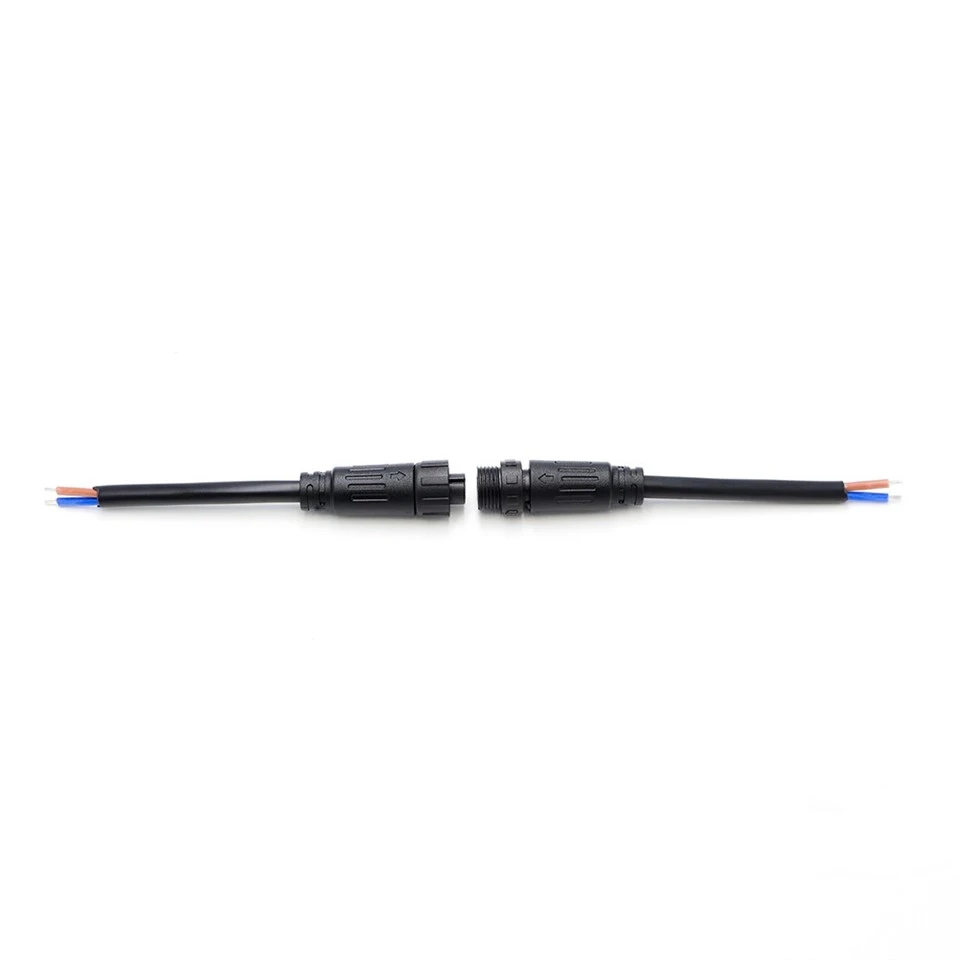

Hombre y mujer separados (resaltado en círculo rojo)

Esta foto muestra el enchufe macho (izquierda) y el receptáculo hembra (derecha) separados, con un círculo rojo resaltando la junta tórica de sellado en la raíz de la rosca macho, el elemento de sellado IP67 principal. Ambas roscas metálicas (M12×1,0) son completamente visibles; La leyenda roja ayuda a localizar el sello antes del montaje, evitando omisiones durante la instalación en campo. El material de la junta tórica es caucho, compatible con temperaturas de -20 grados a +85 grados y resistente a la humedad y a productos químicos suaves. Esta imagen sirve como recordatorio visual para inspeccionar la junta tórica en busca de cortes o desgaste antes de cada acoplamiento.
