Conector impermeable roscado IP67 para montaje en panel con núcleo M16 2

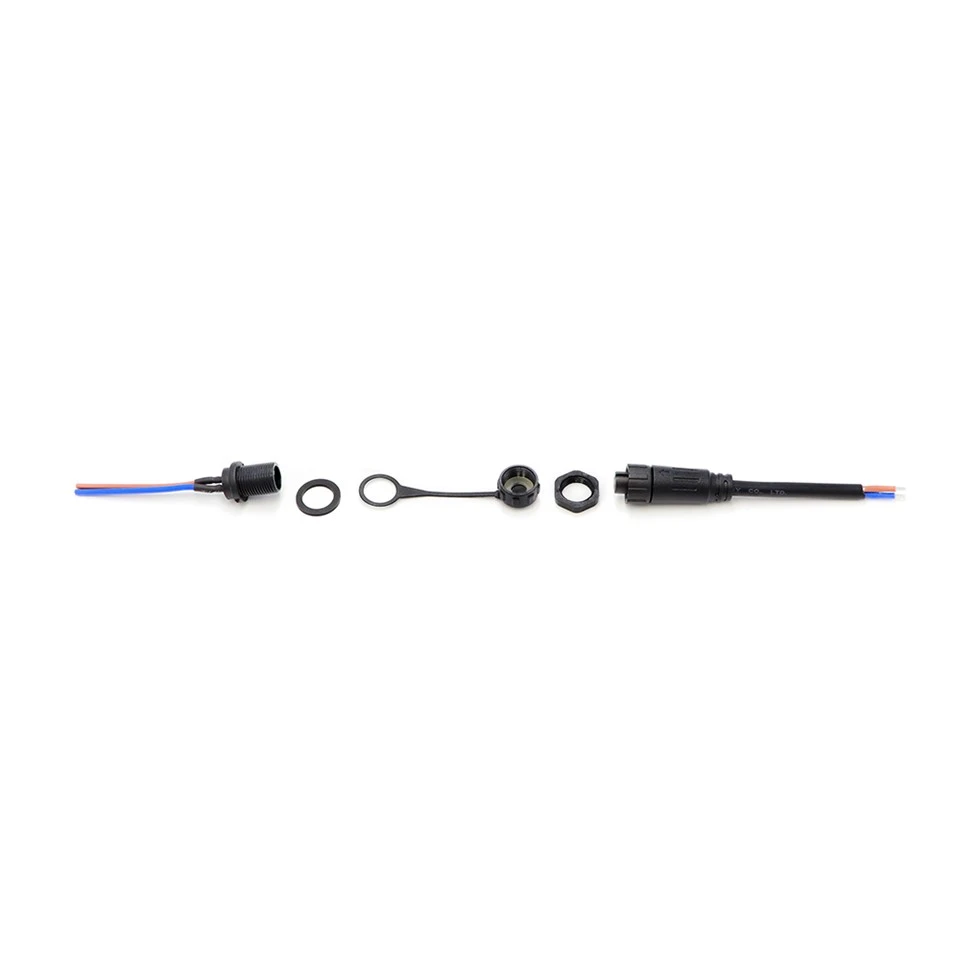

La versión de montaje en panel del núcleo M16 2 está diseñada para instalación fija: pasa a través de un corte circular con un casquillo roscado y una arandela de sellado. Este diseño elimina los orificios de paso de los cables, lo que significa que hay menos lugares por donde pueda entrar la humedad. Bueno para gabinetes de control, cajas de conexiones y gabinetes para exteriores. 10A/250 V CA, rosca M16×1,0. Sistemas eléctricos: Resistencia de contacto menor o igual a 10 mΩ, aislamiento mayor o igual a 500 MΩ a CC 500 V, resistencia dieléctrica de 1,5 kV, 1500 ciclos. Sello IP67, pasadores de latón niquelado, carcasa de PVC, -20 grados a +85 grados. Circuito paralelo. Funciona bien para sistemas de control OEM, distribución resistente a la intemperie y construcciones de paneles donde mantener el gabinete sellado es una prioridad. El rango de espesor del panel se encuentra en el dibujo; compruébelo antes de cortar.

Envíeconsulta

Dongguan Hejiaxin Technology Co., Ltd. es uno de los principales fabricantes y proveedores de conector impermeable roscado de montaje en panel m16 2 ip67 en China. No dude en vender al por mayor productos duraderos fabricados en China aquí y obtener una lista de precios de nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo.

Especificaciones técnicas

Parámetro	Especificación
Clasificación de voltaje	CA250V
Calificación actual	Menor o igual a 6A
tiempos de enchufe	1500
Diámetro exterior máximo del cable	Menor o igual a 8,0 mm
Estructura del circuito	Paralelo
Resistencia de contacto	10mΩ
AislamientoEstructura	500 MΩ en CC 500 V
Resistencia de voltaje a temperatura ambiente	1,5 kV
Clasificación de temperatura	-20 grados ~+85 grados
Nivel impermeable	IP67

Especificaciones de materiales

Parámetro	Especificación
Material de alambre	PVC, caucho
Material del gato	CLORURO DE POLIVINILO
Material del pasador	Latón niquelado-
anillo de sellado	Goma

Dibujo de ingeniería de producto

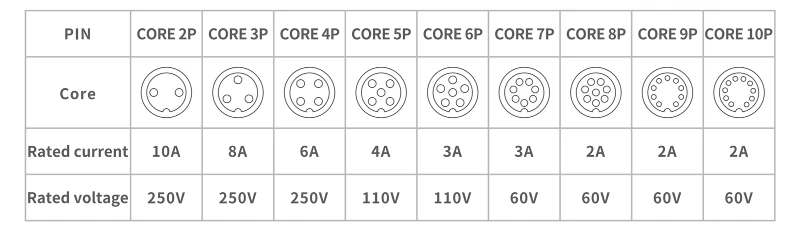

Core Configuration Diagram

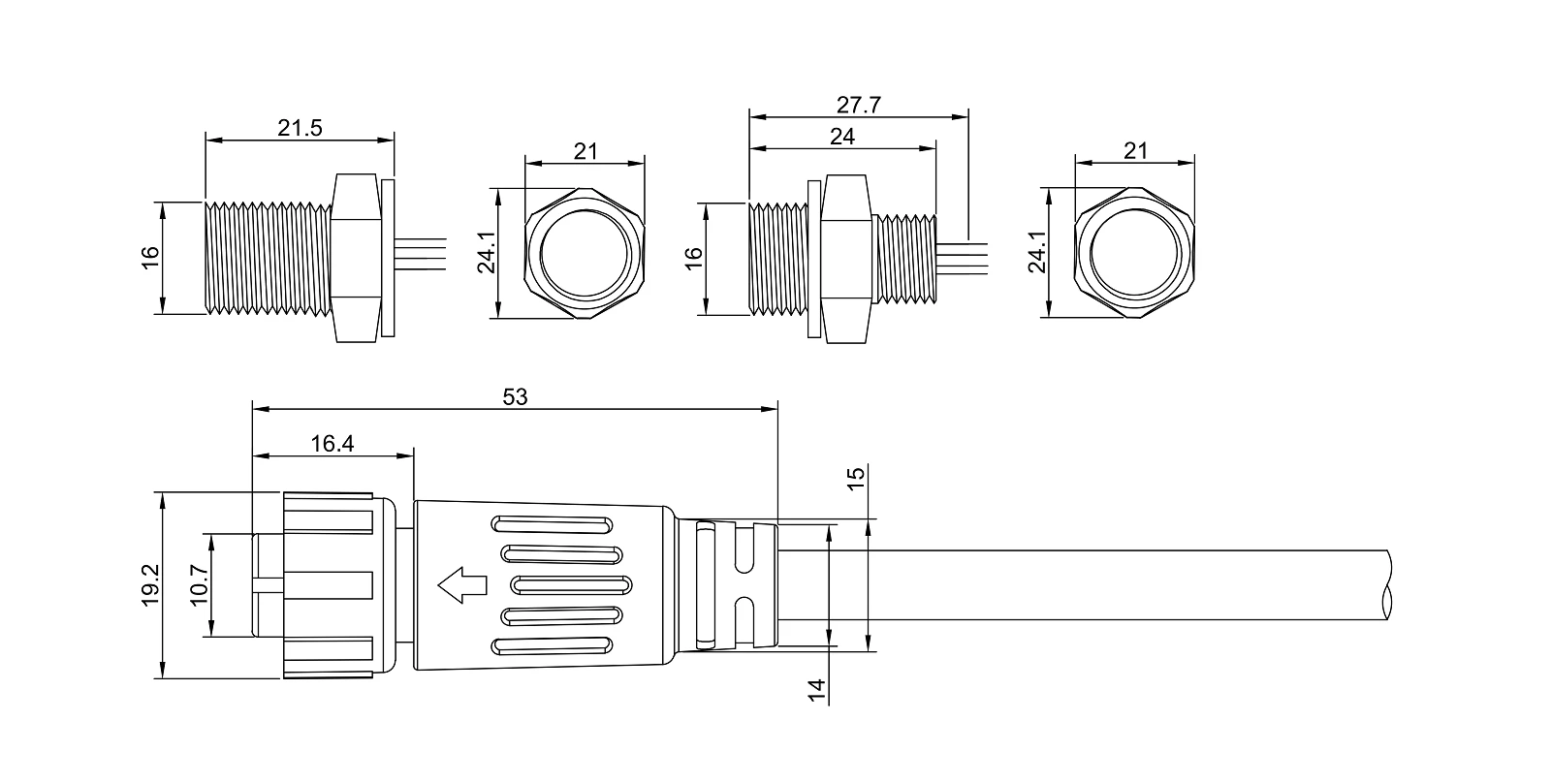

Dimensional Drawing -

Desde el CAD: conector macho para montaje en panel de 53,0 mm en total, rosca del casquillo M16×1,0 de 15,0 mm, rosca del lado del panel de 14,0 mm, tuerca de montaje de 24,1 mm AF. Receptáculo hembra: profundidad de rosca de acoplamiento 16,4 mm, tuerca AF de 21,5 mm. Reducción de corriente para la serie de montaje en panel: 2 pines 10 A/250 V, 3 pines 8 A/250 V, 4 pines 6 A/250 V, 5 pines 4 A/110 V, hasta 10 pines 2 A/60 V. ISO 2768‑m. PDF/DWG disponible. Y sí: la longitud de la carcasa, los perfiles de rosca, los tamaños de tuercas y la disposición de los contactos se pueden modificar para adaptarse al grosor del panel y a las necesidades de entrada de cables. Sólo dinos con qué estás trabajando.

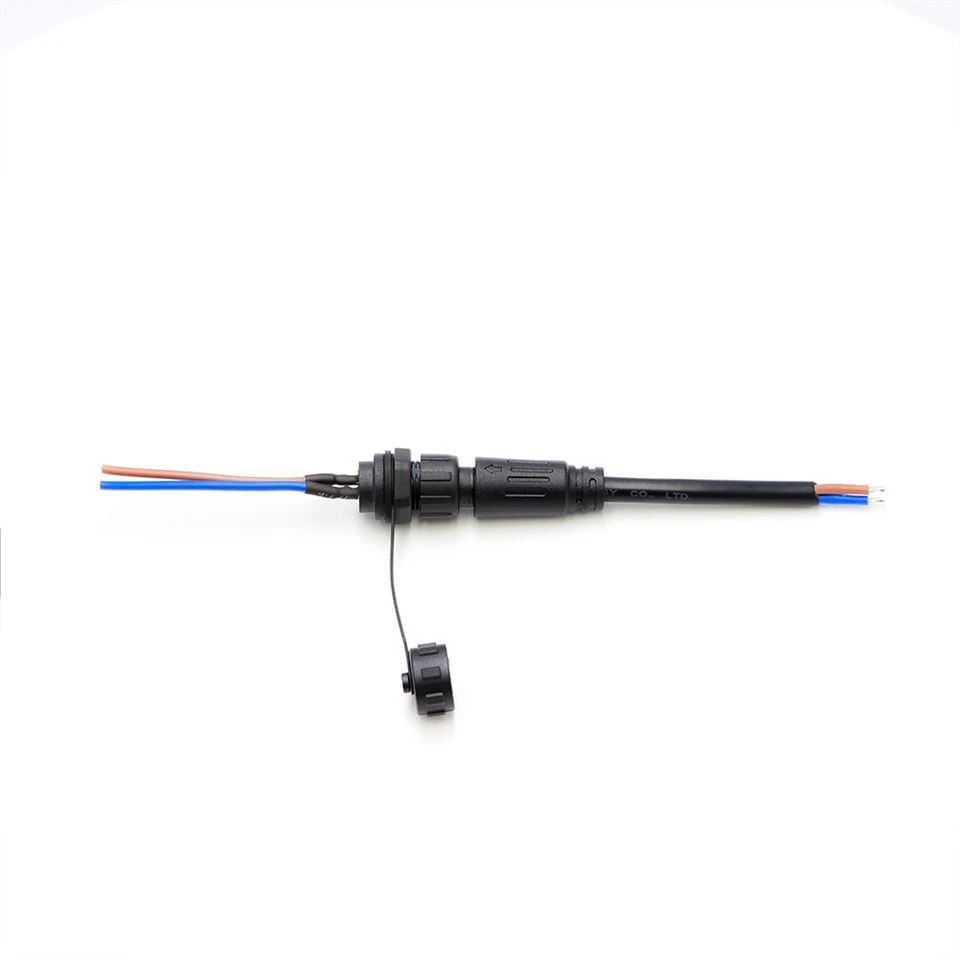

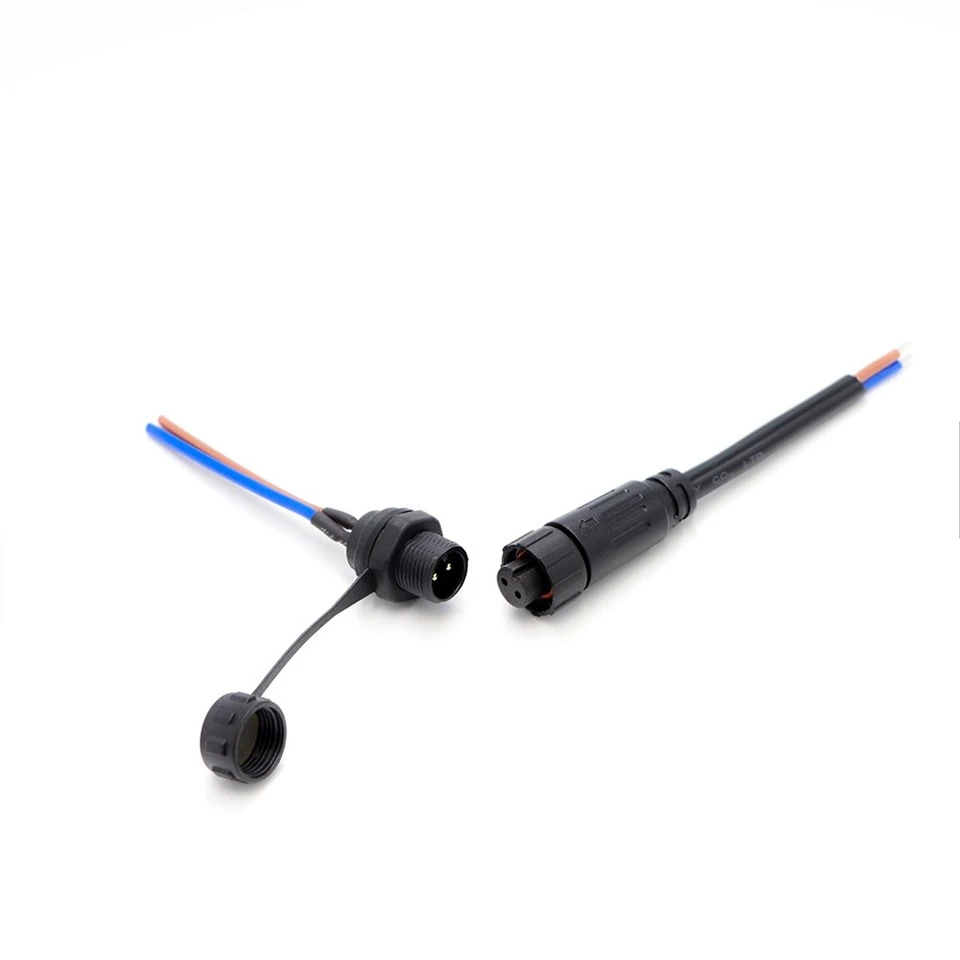

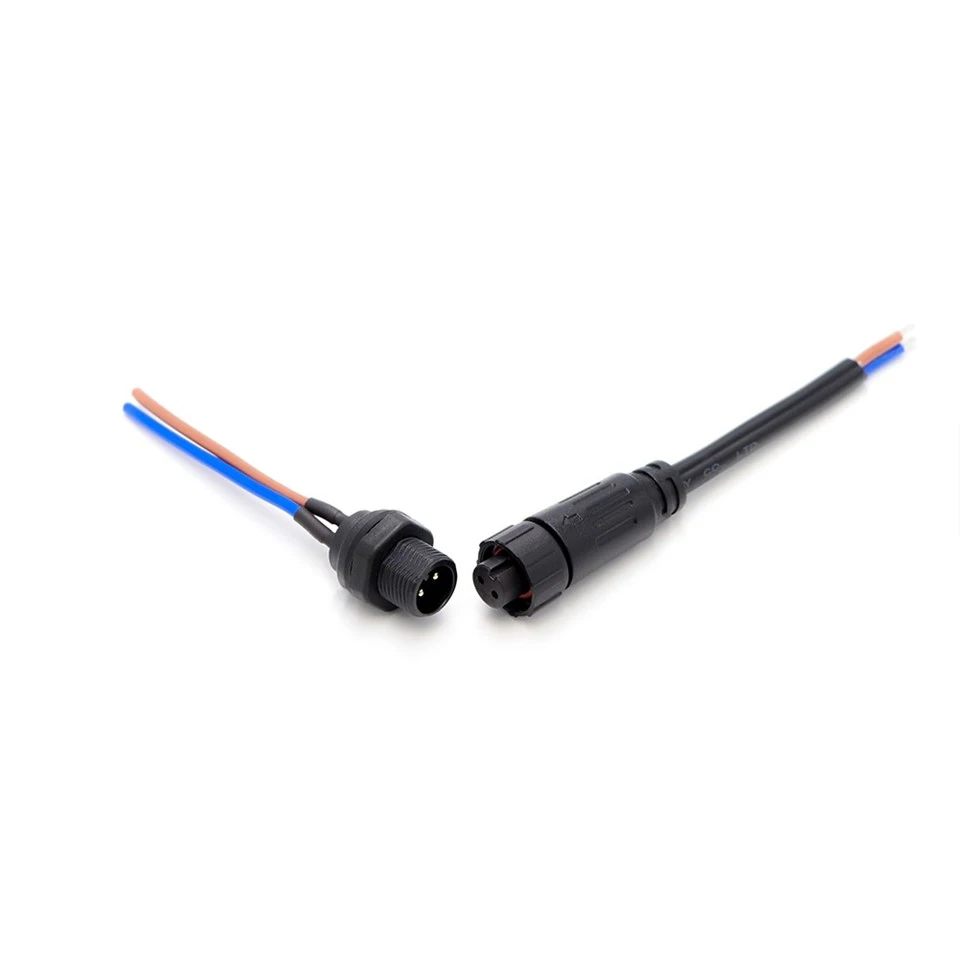

Detalle del producto

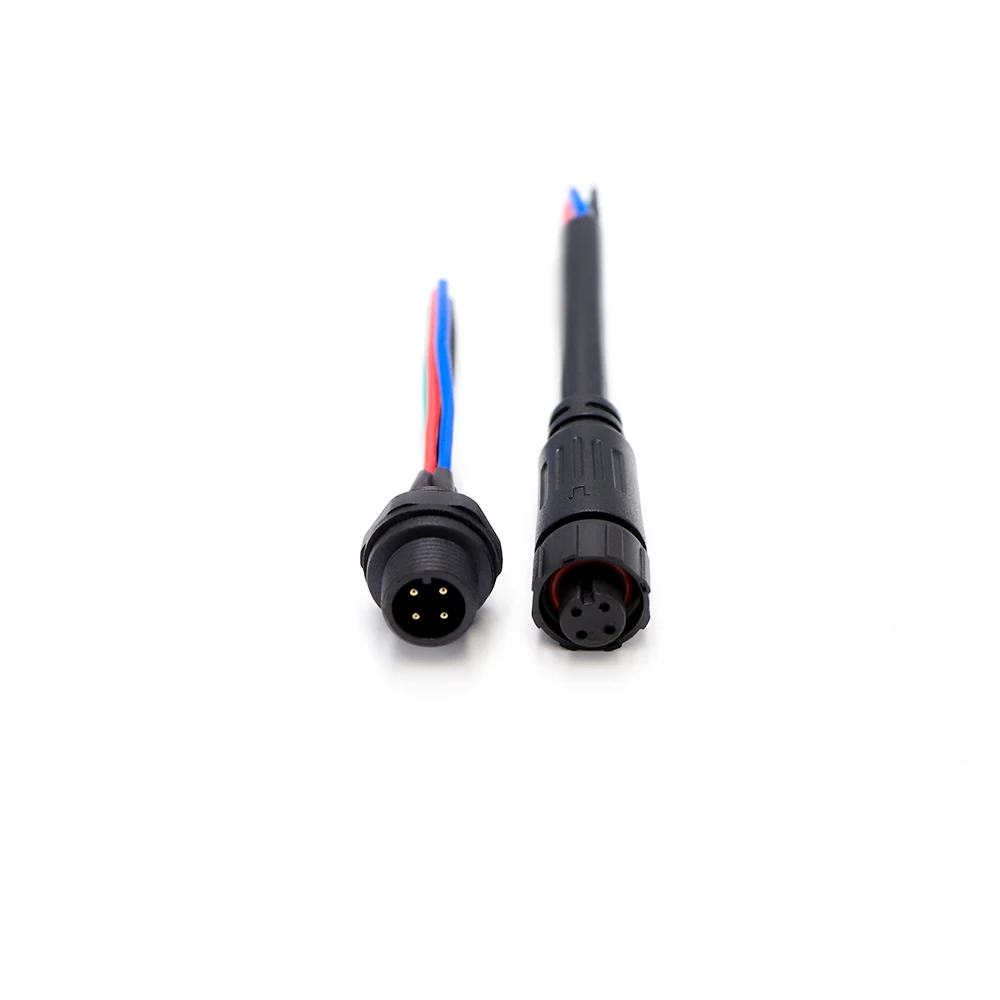

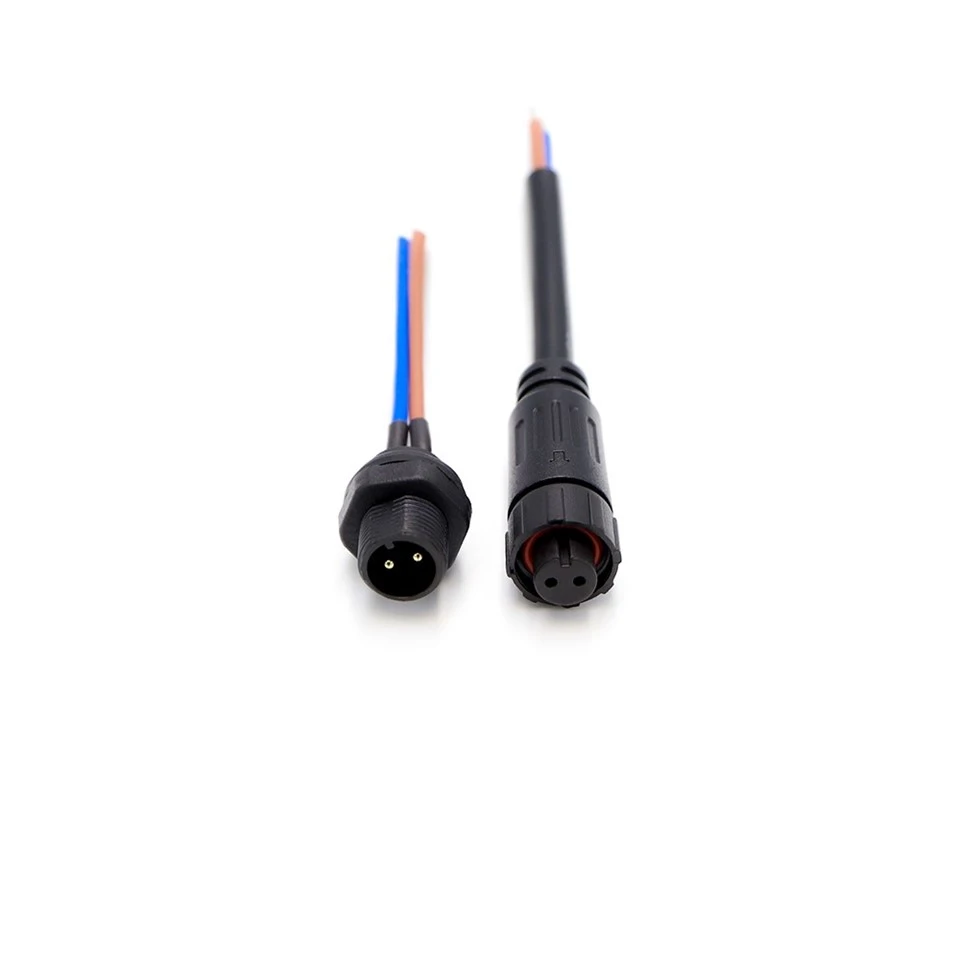

Vista frontal macho y hembra (versión de 4 pines)

Esta fotografía de vista frontal muestra el enchufe macho y el receptáculo hembra de la variante de 4 clavijas (con fines ilustrativos) colocados uno al lado del otro. Ambos cuentan con cuatro contactos de latón niquelado dispuestos en el patrón circular estándar M16, con carcasas de PVC negro. Esta imagen ayuda a verificar la alineación y orientación del pin/enchufe antes del montaje.

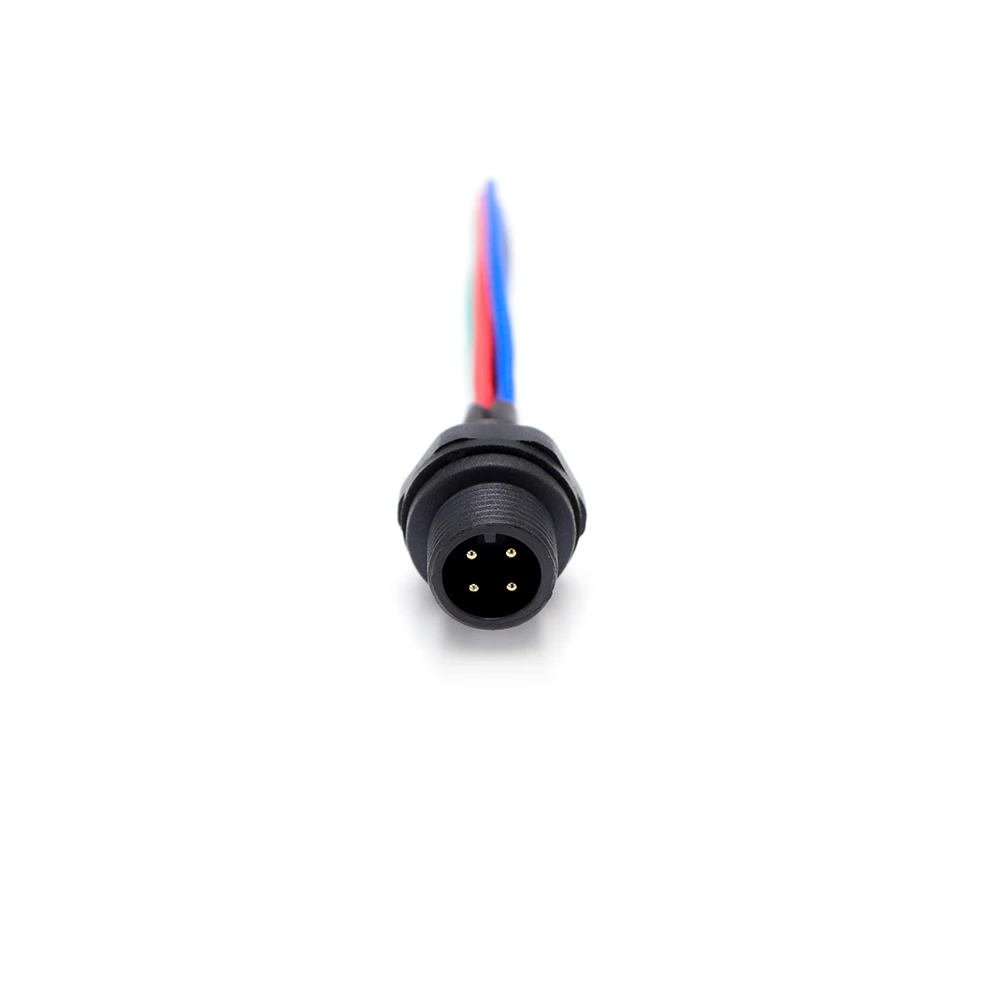

Vista frontal del enchufe macho (versión de 4 pines, PVC negro)

Esta vista frontal muestra el enchufe macho de la variante de 4 pines (para fines ilustrativos) con cuatro pines de latón niquelado claramente visibles. También se muestran la carcasa de PVC negro y la rosca externa M16×1,0. Esta imagen ayuda a inspeccionar el estado, la rectitud y la calidad del revestimiento de los pasadores antes del acoplamiento.
