Conjunto de cables y mazo de cables tipo T- integral macho/hembra de clavija M12 2-4

Dongguan Hejiaxin Technology Co., Ltd. es uno de los principales fabricantes y proveedores de conjuntos de cables y mazos de cables tipo t- integrales macho/hembra de m12 2-4 pines en China. No dude en vender al por mayor productos duraderos fabricados en China aquí y obtener una lista de precios de nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo.

Cuerpo en forma de T, tronco en un extremo, dos ramas a 180 grados. Rosca de montaje en panel M12×1,0 en el lado del maletero, la tuerca de nailon se fija desde el exterior. Las sucursales aceptan enchufes M12 estándar. Dimensiones del sobremolde: longitud del tronco 36,3 mm, brazos de las ramas 11,4 mm y 15 mm respectivamente, ancho total del cuerpo 53 mm en el punto más ancho. La tuerca de montaje mide 9,8 mm entre caras, con una referencia de 7,8 mm en la cara de acoplamiento. Diseño de contacto circular estándar M12. ISO 2768‑m. Mapeo de pines personalizado disponible: díganos qué contactos van a qué sucursal. PDF/DWG bajo petición.

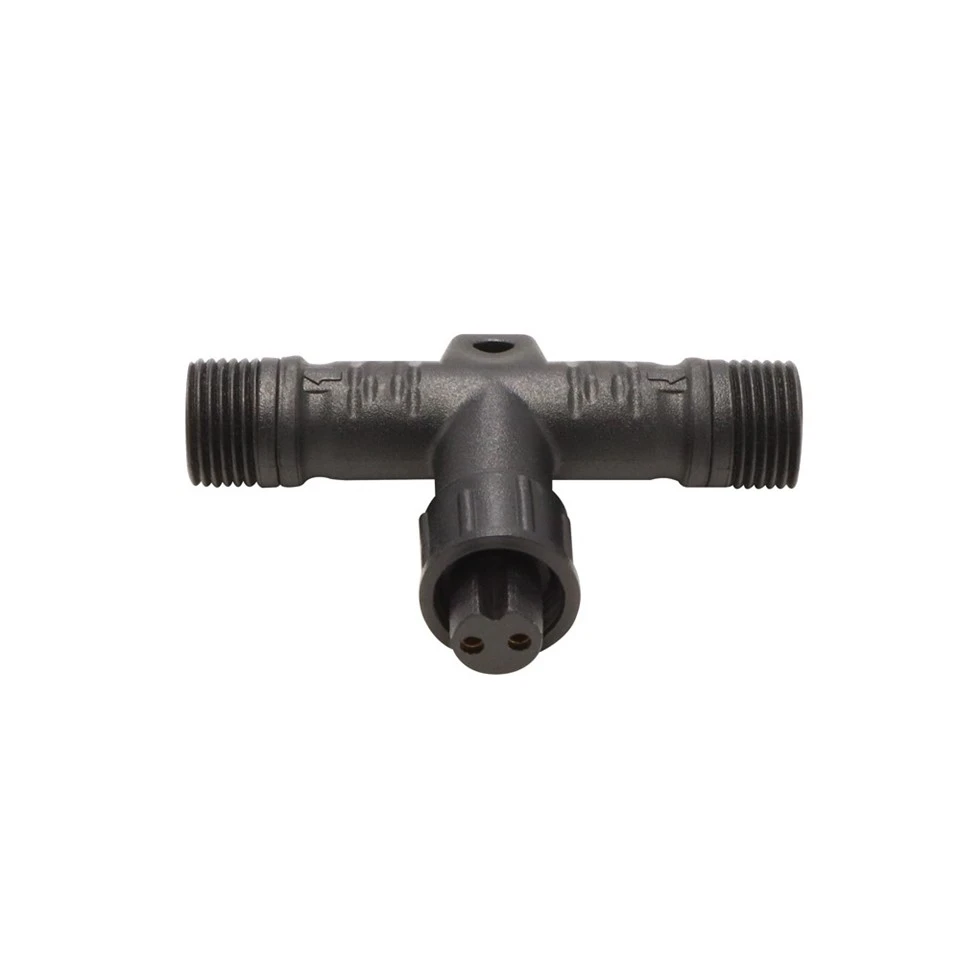

Vista superior del divisor tipo T integral con clavija M12 2-4 y tuerca de nailon

Esta toma de arriba hacia abajo muestra el divisor tipo T M12 en PVC negro, equipado con tuercas de acoplamiento de nailon en lugar de metal, una opción más liviana para montaje en panel. No hay cables conectados, por lo que los tres puertos y el cuerpo moldeado integral son completamente visibles. Las tuercas de nailon siguen proporcionando un sellado IP67 cuando están acopladas y la forma de T permite un paso recto más una rama perpendicular.

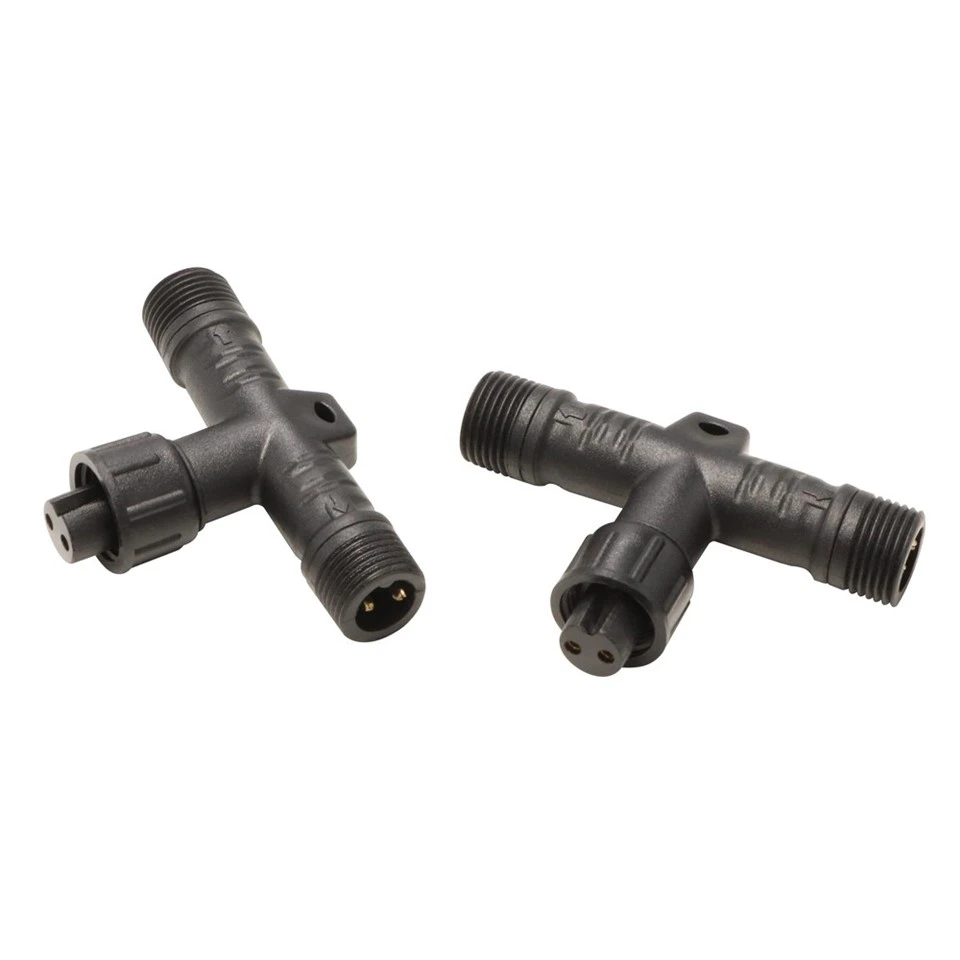

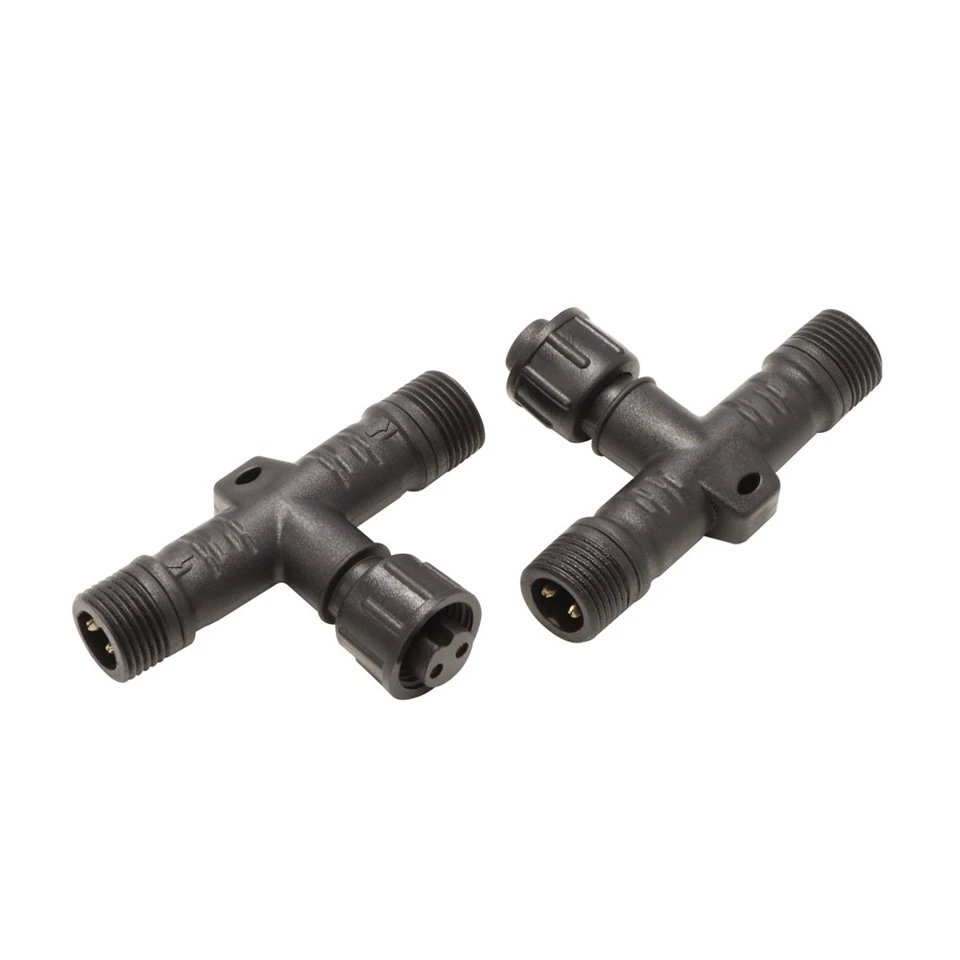

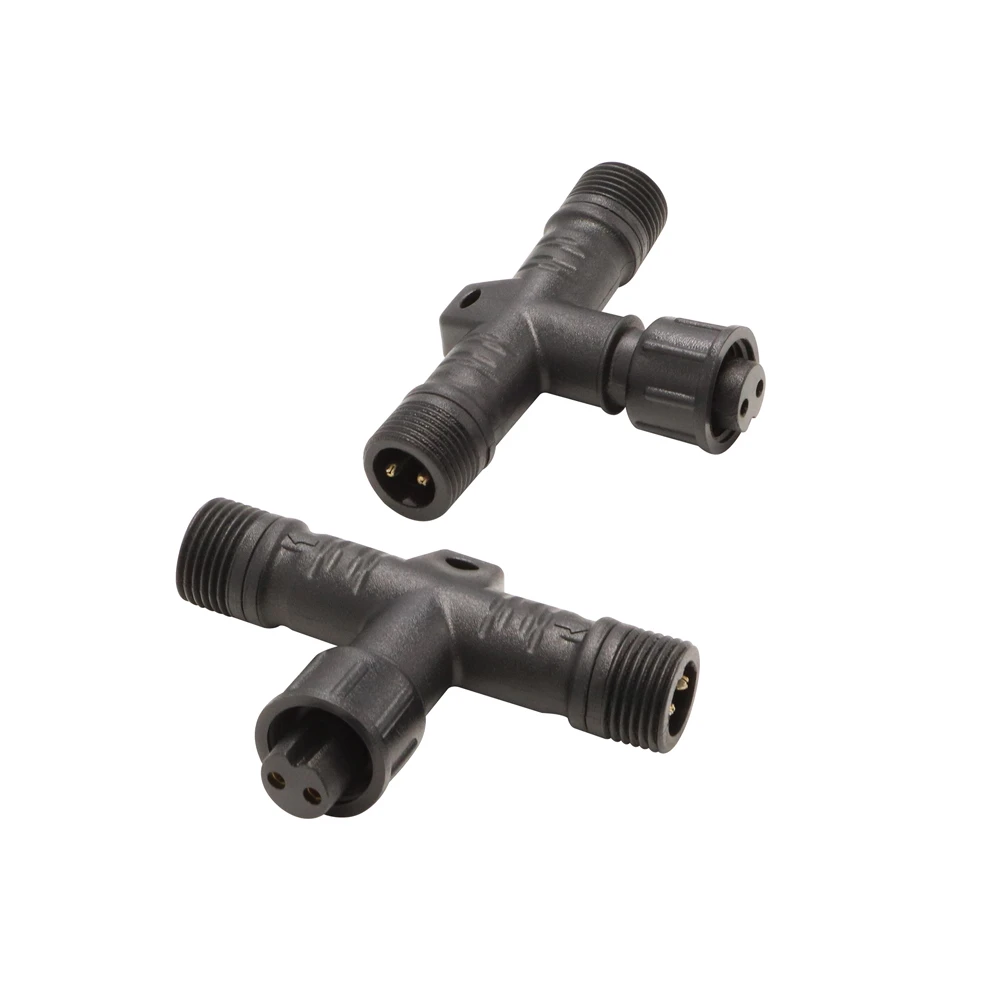

Divisores de pines M12 2-4 colocados en cruz que muestran contactos de 2 pines

Se colocan dos divisores idénticos en forma transversal para revelar las interfaces macho y hembra; ambas son configuraciones de 2 pines. Esta disposición muestra claramente la disposición de los contactos y las posiciones de las claves polarizadoras. Estas unidades se utilizan normalmente como parte de un conjunto de cables de mazo, lo que permite un cableado personalizado en campo sin empalmes permanentes.
